Das Entity-Relationship-Modell
Eine Datenbank verknüpft verschiedene Entitäten auf logische Weise, in der Datenbank wird die Realität abgebildet oder modelliert. Eine Entität ist dabei gewissermaßen ein Objekt der Realität, das verschiedenen Eigenschaften haben kann - diese Eigenschaften nennt man Attribute der Entität.
Verknüpft im Beispiel die Entitäten "Schüler" und "Lehrer", dargestellt im folgenden Entity-Relations-Diagram (ER-Diagramm).
"Jeder Schüler hat genau einen Klassenlehrer" ist hie die Beziehung zwischen den Entitäten "Schüler" und "Lehrer". Da jeder Schüler nur genau einen Klassenlehrer hat, spricht man hier von einer N:1 Relation ("Viele zu Eins") zwischen den Entitäten "Schüler" und "Lehrer".
Insgesamt gibt es nur vier Beziehungen:
- 1:1 - Beziehung
- 1:N - Beziehung
- N:1 - Beziehung (Umkehrung zu 1:N)
- N:M - Beziehung
Übung 1
Lege zur Bearbeitung der Übungen einen entsprechenden Unterbereich auf deiner Wikiseite an und beantworte die Fragen dort schriftlich. Diagramme kannst du mit einem Programm deiner Wahl erstellen und in die Wikiseiten einfügen.
Aufgabe: Neue Entitäten
- Ergänze die Entitäten der beispielhaften Schulverwaltungsdatenbank durch weitere Attribute
- Ergänze die Schulverwaltungsdatenbank durch eine weitere Entität, die mit mindestens einer der beiden vorgegebenen in einer Beziehung steht.
- Zeichne ein ER-Diagramm für deine "neue" Schulverwaltungsdatenbank
Übung 2
Aufgabe: ER-Diagramme
Beispiel:
Lösung:
Ein Lehrer ist Klassenlehrer von vielen Schülern ⇒ 1:N
(anders als oben: jeder Schüler hat genau einen Klassenlehrer ⇒ N:1)
Diagramm 1:
Diagramm 2:
Diagramm 3:
Versuche den Beziehungstyp von der sprachlichen Umschreibung abzuleiten

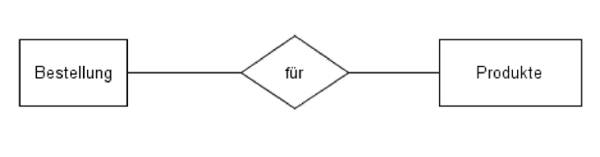

a) „Eine Bestellung kann verschiedene Produkte enthalten“
Diagramm 4:
b) „Neben normalen Kunden kann die Datenbank auch Kunden enthalten, die noch nichts bestellt haben“
Übung 3
Aufgabe: ER-Diagramme
- Schüler (Vorname, Name) erhalten Zeugnisse. Die Zeugnisse enthalten eine Bemerkung über Mitarbeit und Verhalten und die Fachnoten.
- Zu einer gespeicherten Sammlung von Digitalfotos, deren Datum und Auflösung bekannt ist, soll ein Stichwortverzeichnis angelegt werden.
- CDs (Titel, ISBN-Nummer) sind von bestimmten Interpreten (Name) und enthalten Songs (Titel). (3 Entitäten!)
Übung 4
Aufgabe: ER-Diagramme
