Einführung in Filius

¹⁾

Mit der freien Lernsoftware Filius können Netzwerke simuliert werden. Die Software ist hier kostenlos erhältlich.

Filius besitzt zwei grundlegende Funktionsmodi, die in der oberen Leiste zu finden sind.

1. Im Entwurfsmodus (das Hammersymbol) kann man das Netzwerk auf Hardware-Ebene beliebig zusammensetzen und verändern.
2. Im Aktionsmodus (der grüne Pfeil nebendran) werden die virtuellen Geräte sozusagen gestartet. Man interagiert dann auf Software-Ebene mit den Geräten und kann darauf z. B. verschiedene Programme installieren.

Präsentation:

Auszudruckende Aufgaben:

Die einfachste Art, zwei Rechner miteinander zu vernetzen, besteht darin, Rechner direkt mit einem Netzwerkkabel zu verbinden. Man spricht hier von einer Peer-To-Peer-Vernetzung. In der Praxis können so zwei Rechner direkt mit einem sogenannten Twisted-Pair-Kabel verbunden werden, so dass ein Datenaustausch der beiden Rechner möglich ist.

Wenn du die Funktionsweise von Filius noch nicht erklärt bekommen hast, dann schaue zuerst das folgende Video an (Aufgabe 1):
https://inf-schule.de/rechnernetze/filius/vernetzungrechner/erkundung_zweirechner

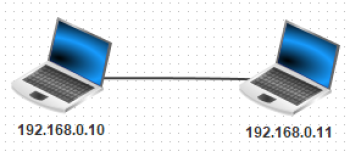

Erstelle ein Netzwerk mit zwei vernetzten Computern , welche beide eine Client-Funktion haben. Die Computer sollen die nachfolgend zu sehenden IPs 192.168.0.10 und 192.168.0.11 besitzen. Durch die Subnetzmaske 255.255.255.0 stellst du sicher, dass beide Computer im selben Netzwerk liegen.

Hinweis: Wenn die Namen nicht manuell eingegeben werden sollen, kannst du durch das Häkchen "IP-Adresse als Name verwenden" den Namen automatisch vergeben. Das ist eigentlich immer sinnvoll, besonders wenn die Netzwerke später immer größer werden.

Speichere die fertige Aufgabe ab. Z. B. nach dem Dateinamenschema info-bw.de-A1.fls.

Sie dir zunächst zur Erklärung das Video an (Aufgabe 2):
https://inf-schule.de/rechnernetze/filius/vernetzungrechner/erkundung_zweirechner

Installiere auf dem Rechner 192.168.0.10 eine Befehlszeile. Starte die Befehlszeile und teste die Verbindung zum Rechner 192.168.0.11 mit dem Befehl ping 192.168.0.11.

An der Ausgabe erkennt man, dass der Computer viermal eine Verbindungsanfrage an den anderen Computer schickt (ping-Kommando). Der Computer wartet nun jedes Mal ab, ob eine Antwort (pong-Kommando) von dem anderen Computer kommt.

Lasse dir das Datenaustausch-Fenster anzeigen.

Fülle dieses Arbeitsblatt aus.

Teste auch andere Befehle auf der Befehlszeile, wie z. B. die Befehle ipconfig, oder host localhost oder dir. Der Sinn des host-Befehls wird zu einem späteren Zeitpunkt im Zusammenhang mit einem DNS-Server evtl. deutlicher.

Speichere die fertige Aufgabe ab.

Skizziere auf einem Blatt zwei Möglichkeiten, wie die fünf Rechner der Mitarbeiter mit Netzwerkkabeln verbunden werden können, so dass ein Datenaustausch zwischen ihnen möglich ist.

Sobald in einem Netzwerk mehr als zwei Rechner verbunden werden, benötigt man einen Switch, an den beliebig viele Rechner angeschlossen werden können. Der Switch merkt sich im Aktionsmodus alle an ihm angeschlossenen Rechneradressen, so dass er nach der ersten Netzwerkaktivität stets die Datenpakete an die richtige Adresse weiterleiten kann. Dieses Bauteil nutzen wir nun, um drei Rechner miteinander zu verbinden.

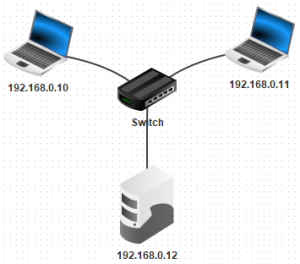

Erweitere das Netzwerk um einen dritten Computer, einen Server, mit dem abgebildeten Namen und der IP 192.168.0.12, welcher im gleichen Netzwerk liegen soll. Achte darauf, dass von nun an für Computer mit der Funktion eines Servers das Rechner-Symbol gewählt wird. Verbinden alle Computer mit einem Switch wie abgebildet.

Installiere auf dem Server 192.186.0.12 einen Echo-Server und starte diesen auf dem voreingestellten Port 55555. Installiere auf einem Client einen Einfachen Client und verbinde diesen mit dem Server. Senden vom Client einige Textnachrichten und beobachte den Effekt. Was ist die Aufgabe eines Echo-Servers?

Speichere die fertige Aufgabe ab.
