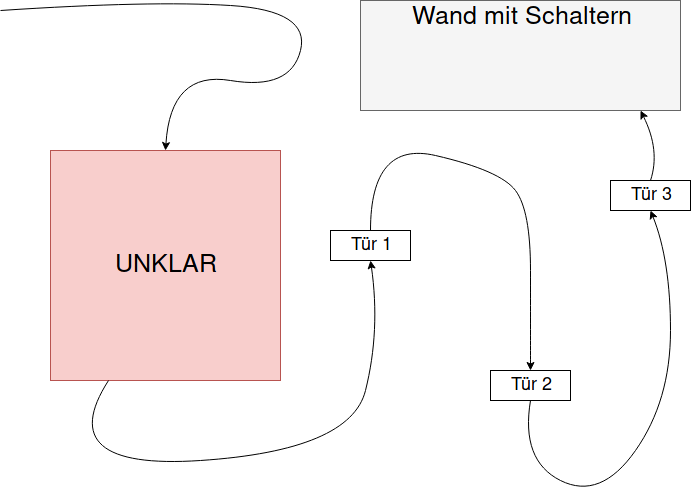

Bisher hatten wir Glück. Die Mitarbeiter konnten die Wege recht genau beschreiben. Der Roboter wusste immer, was zu tun ist. So ist das aber nicht immer. Manche Türen gehen von allein auf. Andere müssen mit einem Schlüssel aufgeschlossen werden. Oder es ist gar eine Strombarriere im Weg, die durch einen Schalter deaktiviert werden muss. Gänge knicken unvorhergesehen nach links oder rechts ab. Da muss der Roboter selbstständig Entscheidungen treffen können.

Alternative Ablaufmöglichkeiten erkennen, als WENN-DANN-SONST-Entschei­dungen formulieren und in Programmiersprache umsetzen können.

In vielen Situationen sind Anweisungen nur unter bestimmten Bedingungen aus­zuführen. Um z.B. ein Muster zu invertierten, muss ein Roboter dort, wo eine Schraube liegt, diese aufhe­ben und dort, wo keine liegt, eine ablegen. Dazu muss er prüfen, ob eine Schraube da liegt oder nicht und jeweils passend handeln. Die Prü­fung erfolgt in einer Prüfbedingung, die nur wahr oder falsch sein kann.

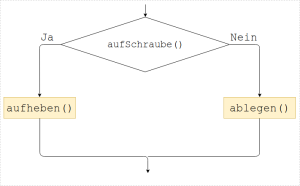

Normierte Sprache	Programmiersprache	Flussdiagramm
WENN ( Schraube ist darunter ) DANN aufheben *ENDE DANN SONST ablegen *ENDE SONST	if (istAufGegenstand("Schraube")) { aufnehmen(); } else { ablegen("Schraube"); }

Vorsicht: statt if (Prüfbedingung) then {… steht nur: if (Prüfbedingung) {…

Man nennt solche Entscheidungen in der Programmierung auch Verzweigungen.

Der Roboter links unten steht in einer Reihe mit vielen Schrauben. (Zur Sicherheit üben wir erst mal wieder mit Schrauben, wer weiß, was der Roboter anstellt…). Analysiere die beiden Methoden tausche() und tauscheUndVor(): Wie verhält sich der Roboter, wenn er auf einer Schraube steht? Wie wenn er auf einem leeren Feld steht? Wozu ist in tauscheUndVor() die Entscheidung if(istVorneFrei())… verwendet worden? Wie unterscheidet sich die Form der Entscheidung in den beiden Methoden.

Jedes Mal, wenn du auf „Reset“ drückst, entsteht eine neue Schraubenreihe. Implementiere eine Methode tauscheBisWand(), die in einer while-Schleife so lange tauscheUndVor aufruft, wie die Wand noch nicht erreicht ist. Versichere dich, dass auch direkt vor der Wand getauscht wird.

Ölflecken schaden den Robotern. Sie verlieren die Haftung auf dem Boden. Dadurch verlieren sie Energie. Der Roboter soll um die Ölflecken herum laufen. Mit istVorne("Oelfleck") kann er überprüfen, ob vor ihm ein Ölfleck ist. Implementiere eine Methode umgeheOelfleck(), die den Roboter einen Schritt nach vorne gehen lässt, wenn kein Ölfleck vor ihm ist. Ansonsten läuft er um den Ölfleck drumherum. Erweitere diese Methode so, dass der Roboter bis zur Wand läuft.

Schreibe eine Methode sammleSchluessel(), die einen Schlüssel aufnimmt, wenn der Roboter auf einem steht. Falls nicht, soll er nichts machen. Teste diese Methode an den beiden Robotern oben links.

Implementiere eine Methode oeffneTuer(), die die beiden Roboter oben links aus ihren Gängen heraus führt. Der Roboter soll einen Schlüssel aufheben, wenn er an der Startposition liegt. Danach soll er drei Schritte vor gehen, und sich nach links drehen. Wenn er vor einem Schloss steht (istVorne("Schloss")), soll er den Schlüssel benutzen (benutze("Schluessel")), andernfalls den Schalter benutzen (benutze("Schalter")). Dann sollte sich die Tür bzw. die Elektrobarriere öffnen. Anschließend soll der Roboter zwei Schritte vor gehen, um hinaus zu treten.

Korrigiere die beiden Schreibfehler! Dieser Quell­text wird so nicht übersetzt, sondern mit einer Fehler­meldung zurückgewiesen. Der zweite Fehler führt zwar nicht zu einer Fehlermeldung, ist daher aber noch schwieriger zu finden.

if (aufSchraube() {
   schraubeAufnehmen();
}
if (istVorneFrei()); {
  einsVor();
}

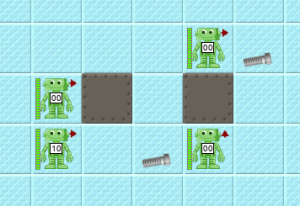

Zeichne für jeden der vier AB4 ein, wie sie sich be­wegen, wenn sie die folgenden Anweisungen aus­führen:

if (!istVorneFrei()) {
   dreheLinks();
   einsVor();
   dreheRechts();
}
else {
   einsVor();
}
dreheRechts();

a) Nenne zwei Bewegungsbefehle, die ein Roboter ausführen kann und zwei Fragebe­fehle, die er beantworten kann.

b) Gib an, welcher Ausdruck A bis E nicht als Prüfbedingung in einer Entscheidungs­anwei­sung if (…) benutzt werden kann.

* A: (istVorneFrei())
* B: (x>5)
* C: (alter>=18)
* D: (anzBlaetter<=7)
* E: (einsVor())

Der Roboter in der Mitte soll sich in einem Gang alleine zurecht finden. Der Gang hat keine Verzweigungen, knickt aber immer wieder nach links und nach rechts ab. Implementiere eine Methode, die den Roboter bis zur Sackgasse laufen lässt:

• Stelle den Roboter zunächst vor eine Wand. Sorge dafür, dass er sich nach links dreht, wenn links frei ist, sonst nach rechts.
• Erweitere deine Methode, indem du den Roboter an einer beliebigen Stelle vor der Wand starten lässt und dann die Methode laufeBisWand() benutzt.
• Lasse diese beiden Schritte solange wiederholen, wie die Sackgasse noch nicht erreicht ist.

Um eine Sackgasse zu erkennen, benötigst du komplexere Bedingungen. Du kannst mehrere Bedingungen mit "und" (in Java &&) bzw. "oder" (in Java ||) verbinden. So kannst du beispielsweise mit istWandVorne() && istWandLinks() && istWandRechts() überprüfen, ob dein Roboter in einer Sackgasse steht. Das Gegenteil – also "keine Sackgasse – erreicht man, indem man die ganze Bedingung einklammert und ein "nicht" (!) davor setzt.

• Du kannst Verzweigungen in Algorithmen nutzen, im Quelltext erken­nen und formulieren. Du kennst die Schreibweise dieser Entscheidungs-Anweisung mit dem Schlüsselwort if und der Prüfbedingung im runden Klammerpaar dahinter.
• Manchmal ist im SONST-Fall nichts zu tun. Dann entfällt der Teil ab else.
• Du kannst die Antworten der Ja/Nein-Abfragen wie istVorneFrei() als Prüfbe­dingung in ei­ner Entscheidung nutzen, auch in ihrer negier­ten Form wie bei: if (!istVorneFrei()) {…}. Dies wird gelesen als: Wenn NICHT vorne frei ist … oder Wenn Vorne frei falsch ist … oder Wenn Vorne nicht frei ist … Die Verneinung NICHT wird durch das Ausrufezeichen ! geschrieben.
• Die Begriffe Verzweigung, Entscheidungsanweisung und auch Alternative werden gleich­wertig ge­nutzt.
