Darstellungsweisen

Eine Möglichkeit, wie man eine Datenbank strukturiert darstellen kann, hast du bereits kennengelernt - als ER-Diagramm.

Eine Universität bietet Veranstaltungen an, die an einem bestimmten Wochentag in einem bestimmten Zeitblock in einem bestimmten Raum stattfinden. Jede Veranstaltung wird von genau einer Dozentin angeboten, von der Nachname, Vorname und eine eindeutige AngestelltenId bekannt sind.

Ein Inhaltsmodul umfasst alle Veranstaltungen, die in diesem Modul angeboten werden. Für jedes Inhaltsmodul gibt es eine eindeutige Modulnummer, eine Bezeichnung und die Zahl der Credit-Points, die den Studierenden angerechnet werden.

Studierende besuchen Veranstaltungen. Studierende haben einen Namen und Vornamen und eine eindeutige Matrikelnummer.

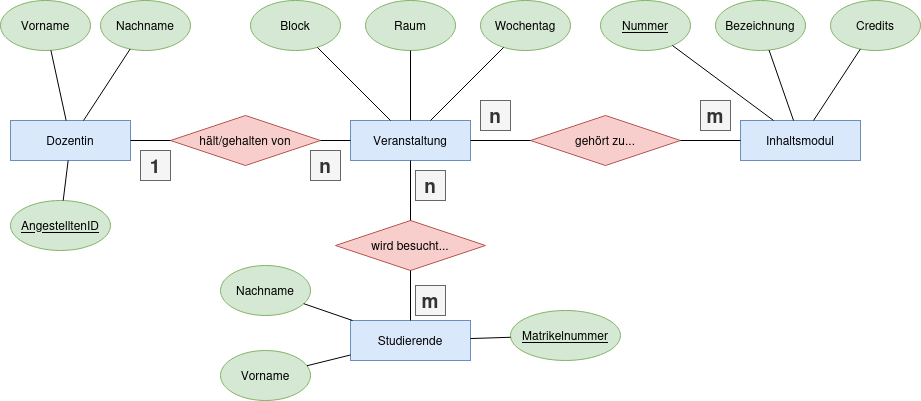

• Erstelle ein Entity-Relationship-Diagramm, das die beschriebene Struktur darstellt. Welche Entscheidung musst du bezüglich der Informationen Zeitblock, Raum und Wochentag treffen? Mache das ER-Diagramm möglichst einfach.
• Kennzeichne die Kardinalitäten und die Primärschlüssel.
• Erkennst du ein Problem? Wie könntest du es lösen?

Lösungsvorschlag

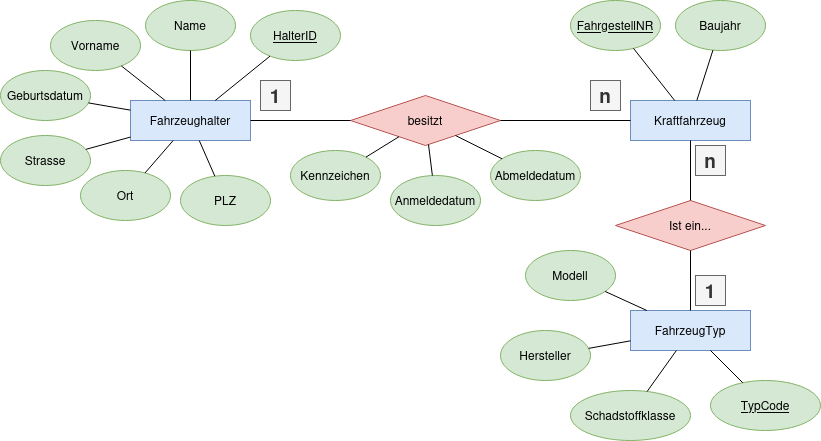

Wir betrachten ein weiteres Beispiel:

• Beschreibe stichwortartig, welche Situation hier modelliert wird.
• Erläutere, welche Bedeutung die Attribute an der Beziehungsraute besitzt haben.

Da jeder Fahrzeugbesitz mit einer An- oder Abmeldung des KFZ einhergeht, macht es Sinn, die Informationen Kennzeichen, An- und Abmeldedaten der Beziehung "besitzt" zuzuschreiben. Wenn man das ER Diagramm jetzt in Datenbank-Tabellen überführen möchte, benötigt man also für diese Beziehungsraute - wie auch schon für die Entitäten - eine eigene Tabelle. Außerdem werden Fremdschlüssel im ER-Diagramm nicht dargestellt, es ist in dieser Hinsicht also unvollständig, obwohl es natürlich einen ausgezeichneten Überblick über die Beziehungen zwischen den Entitäten bietet.

Wenn man das ER-Modell in ein relationales Modell überführen möchte, überlegt man sich, welche Tabellen mit welchen Spalten man erstellen würde, um die Datenbank zu modellieren.

Das relationale Datenbankschema einer Datenbank (Darstellung als Tabellen) besteht für jede Tabelle aus einer Zeile:

TabellenName(Attribut1, Attribut2, Attribut2↑, …, AttributN)

Dabei

• stehen in den Klammer alle Attribute, die in der Tabelle dargestellt werden.
• Primärschlüssel werden unterstrichen
• Fremdschlüssel sind mit einem Pfeil nach oben (↑) markiert¹⁾

Das relationale Datenbankschema einer Datenbank hat also genau so viele solche Zeilen, wie die Datenbank Tabellen hat. Diese Darstellung eignet sich hervorragend, um die Datenbank tatsächlich in einem DBMS anzulegen, die Beziehungen zwischen den Tabellen sind jedoch sehr viel schlechter erkennbar, als im ER-Modell.

Überführe das ER-Modell der KFZ-Zulassungstelle oben in ein relationales Datenbankschema.

Lösungshinweis 1

Lösungsvorschlag

Wenn man die Lösung genauer betrachtet²⁾, fällt auf, dass man sich die Tabelle für die 1:n Beziehung istEin auch sparen könnte: Hier könnte ein Fremdschlüssel FahrgestellNR↑ in der Tabelle FahrzeugTyp auch direkt auf den Primärschlüssel FahrgestellNR der Tabelle Kraftfahrzeug verweisen.

Kannst du eine Regel formulieren, wann man eine 1:n Beziehung ohne eigene Tabelle im relationalen Datenbankschema abbilden kann? Kann man die Beziehung besitzt auch ohne eigene Tabelle modellieren?

Lösung

→ n-m-Beziehungen sind also ein wichtiger "Spezialfall", denn diese kann man nicht ohne eine eigene Beziehungstabelle abbilden. Lies also auf der Wiki Seite zu den n-m-Beziehungen weiter!

Erstelle ein relationales Datenbankschema zum ER-Modell der Universität.

³⁾

Eine Fluggesellschaft speichert alle Buchungen der Passagiere. Für das Vielfliegerprogramm "Sky-High" werden diese Daten ausgewertet. Ein Auschnitt aus der verwendeten Datenbank soll modelliert werden, und zwar die Miniwelt mit den folgenden Entitäten und Eigenschaften:

• Ein Flugzeug hat einen bestimmten Typ, z.B. "B747-A", ein Kennzeichen, das es identifiziert, z.B. "D-LH54, ein Baujahr sowie eine Anzahl von Sitzplätzen.
• Flugzeuge legen Flugstrecken zurück. Jede Flugstrecke hat eine Flugnnummer, wie z.B. "LH-3186". Zu jedem Flug gehört außerdem eine bestimmte Abflugzeit. Der Flug der Strecke wird somit durch die Flugnummer und die Abflugszeit eindeutig festgelegt.
• Flugstrecken führen von einem Startflughafen zu einem Zielflughafen, haben eine bestimmte Dauer und eine bestimmte Länge in Meilen.
• Passagiere haben einen Namen und Vornamen. Sie buchen Flugstrecken.
• Vielflieger sind Passagiere, die häufig fliegen und an "Sky-High" teilnehmen. Sie haben ein Meilenkonto mit einer eindeutigen Kontonummer. Über jeden Vielflieger ist bekannt, wieviele Sky-High-Meilen er bisher angesammelt hat.

Aufgaben

• Erstelle zunächst ein ER-Diagramm der Miniwelt. Erstelle nicht unnötig viele separate Entitäten, sondern beschränke dich auf die nötigen, um die gegebene Miniwelt sinnvoll modellieren zu können.
• Überführe das ER-Diagramm in ein relationales Datenbankschema
• Überlege dir, ob der "Umweg" über das ER Diagramm Vorteile bei der Modellierung bietet gegenüber dem Versuch, das relationale DB-Schema direkt niederzuschreiben? (Welche)

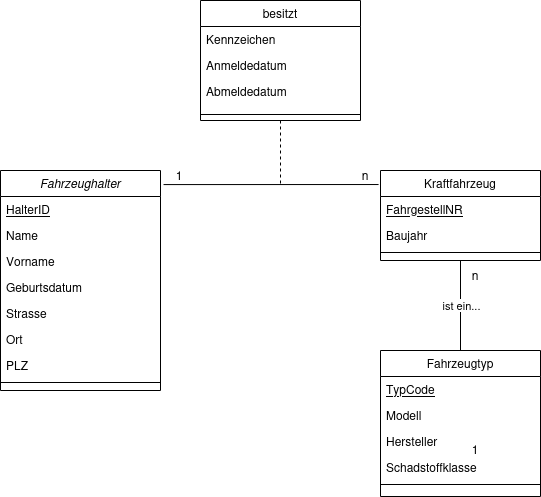

Eine weiter Möglichkeit, Datenbankentwürfe grafisch darzustellen, ist mit Hilfe von UML Diagrammen. Die Darstellung verwendet dabei die aus der objekorientierten Programmierung üblichen Konventionen für Objekte und deren Beziehungen zueinander. Die Beispieldatenbank der KFZ Verwaltung aus dem vorigen Abschnitt in der Darstellung als UML-Diagramm folgendermaßen aussehen:

• Jede Entität wird als Objekt dargestellt
• Die Attribute werden den Objekten in gewohnter Weise wie bei der Darstellung von Objekten bei der objektorientierten Programmierunm zugeordnet.
• Primärschlüssel werden unterstrichen
• Fremdschlüssel werden nicht als Attribute angegeben
• Wenn eine Verknüpfungstabelle nötig ist (n-m-Beziehung oder - wie bei den Autos - zusätzliche Attribute) wird diese als weiteres Objekt mit den nötigen Attributen angegeben und mit einer gestrichelten Linie der Beziehung zwischen den anderen Entitäten zugeordnet.

Ein Vorteil der UML Darstellung ist, dass man sofort erkennen kann, wieviele Tabellen zur Implementierung nötig sind, bei den ER-Diagrammen muss man sehr genau darauf achten, ob eine Beziehungsraute eine weitere Tabelle erforderlich macht - entweder wenn weitere Attribute nötig sind, oder wenn man eine n-m-Beziehung modellieren möchte.

Überführe die Datenbankmodelle aus Aufgabe 5 und Aufgabe 6 in ein UML-Diagramm.
