Schichtenmodell(e)

Das ISO (International Standard Organization)/OSI (Open System Interconnection) – Schichtenmodell ist ein Referenzmodell für Kommunikationsprotokolle und Rechnernetze als Schichtenarchitektur. Die Kommunikation zwischen zwei Systemen ist in verschiedene Schichten unterteilt, mit dem Zweck, die Kommunikation über verschiedenste technische Systeme zu ermöglichen. Jede Schicht hat eine bestimmte Aufgabe und ist gegen andere Schichten abgeschlossen. Es bestehen lediglich Schnittstellen zu den benachbarten Schichten, um Daten zu übertragen. Das OSI Schichtenmodell unterscheidet 7 Schichten.

Es sind einige weitere, zum Teil einfachere Schichtenmodelle im Einsatz, z.B. werden im TCP/IP Schichtenmodell nur 4 Schichten unterschieden.

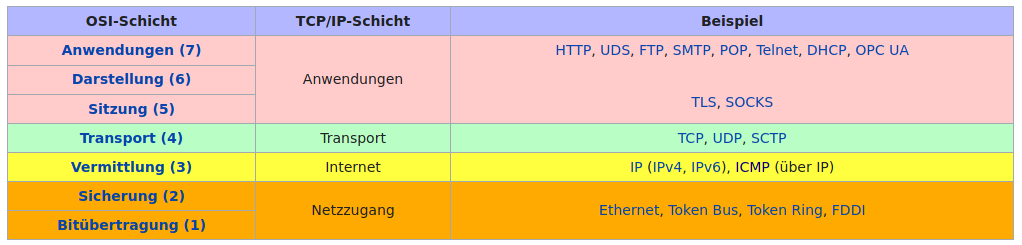

Einen Überblick gibt die folgende Tabelle:

Die Bitübertragungsschicht stellt die alle Hilfsmittel zur Verfügung, um physische Verbindungen zu ermöglichen. Dadurch ist es möglich, einzelne Bits durch verschiedene Verfahren über diese Verbindungen zu übertragen. So funktionieren die darüberliegenden Schichten auf verschiedensten Medien: auf Kupferkabeln ebenso wie auf Glasfaserkabeln oder als WLan.

• Beispiele für Protokolle: Ethernet, Token Ring, IEEE 802.11
• Beispiel für Netzwerkgeräte: Repeater, Netzwerkkabel

Die Sicherungsschicht sorgt für zuverlässige, fehlerfreie Übertragung der Daten. Dazu werden die Daten in Frames aufgeteilt und erhalten jeweils Prüfsummen, mit denen der Empfänger fehlerhafte Frames erkennen und verwerfen oder korrigieren kann.

• Beispiele für Protokolle: HDLC, PPP, ARP
• Beispiel für Netzwerkgeräte: Bridge, Switch, Netzwerkkarte

Die Vermittlungsschicht ist für den Verbindungsaufbau, das Routing der Frames zwischen verschiedenen Rechnern und die Adressierung der Hostsysteme zuständig. Weitere Aufgaben sind unter anderem das Erstellen und Aktualisieren einer Routingtabelle und das Fragmentieren von Datenblöcken.

• Protokollbeispiele: IP, ICMP
• Netzwerkgeräte: Router

Die Transportschicht ist dafür zuständig, ankommende Datenblöcke einer Anwendung zuzuweisen, da sie die Verbindung zwischen der transportorientierten und anwendungsorientierten Schicht darstellt.

• Protokollbeispiele: UDP, TCP

Die Sitzungsschicht verwaltet die Sitzungen zwischen verschiedenen Hostsystemen. Dazu gehört auch das Aufbauen und Beenden der Sitzungen und das Bereitstellen von Diensten für einen organisierten und synchronisierten Datenaustausch.

• Protokollbeispiele: SSH, SMB, RPC, NFS, NetBios

Die Darstellungsschicht sorgt dafür, dass die Daten in ein für die Anwendungen lesbares Format umgewandelt werden. Umgekehrt werden Daten, die von den Anwendungen kommen so konvertiert, dass diese an die darunterliegenden Schichten zur Weiterverarbeitung weitergereicht werden können.

• Protokollbeispiele: TLS, SSL

Die Anwendungsschicht ist die Schnittstelle zwischen Anwendung- und Darstellungsschicht. Es ist die Schicht, mit der der Benutzer in Berührung kommt, meist, indem auf Rechnern entsprechende Software verwendet, welche die Protokolle implementiert.

• Protokollbeispiele: DNS, FTP, HTTP, HTTPS, NTP, SSH, Telnet, SMB, WebDav
