Übungen

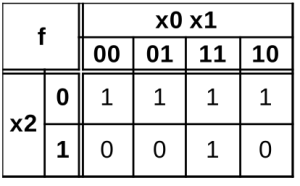

Gegeben ist ein KV-Diagramm für eine logische Funktion f: Gib die minimale disjunktive Normalform für die Funktion f an.

Hifestellung 1 - Bereiche

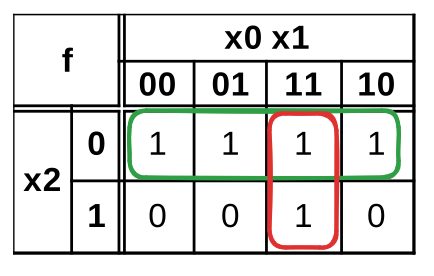

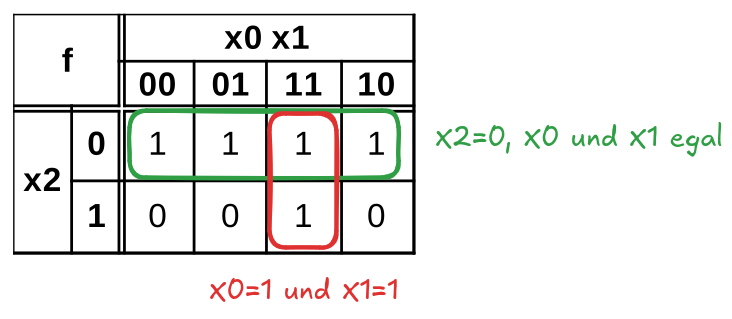

Hilfestellung 2 - Bereiche mit verbaler Bechreibung

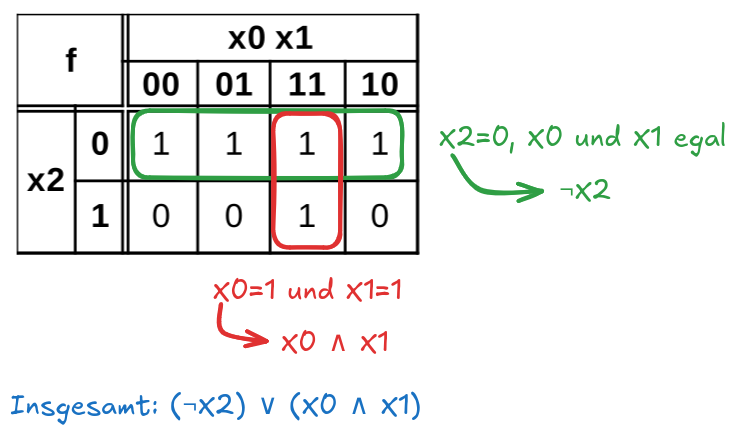

Lösungsvorschlag

Minimiere den folgenden boolschen Term mithilfe eines KV-Diagramms und vereinfache, wenn möglich, das Ergebnis:

X = ( A∧¬ B∧C∧D)∨( A∧¬B∧¬C∧D)∨( A∧¬B∧C∧¬ D)∨ ( A∧¬ B∧¬C∧¬ D)∨(¬ A∧¬ B∧¬C∧¬ D)∨(¬ A∧¬B∧C∧¬D)

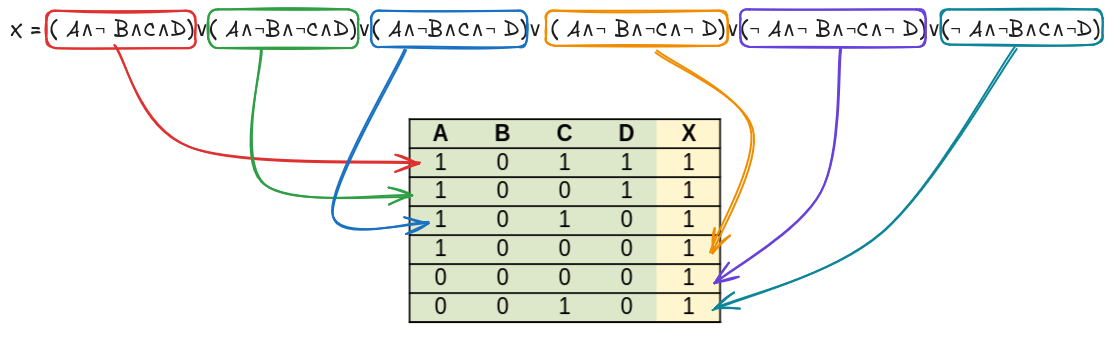

Hilfestellung 1 - Wahrheitstabelle

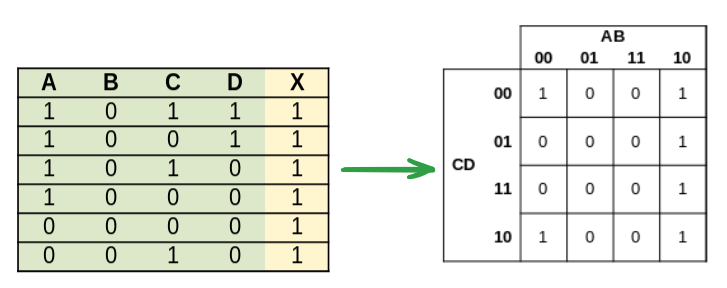

Hilfestellung 2 - KV-Matrix

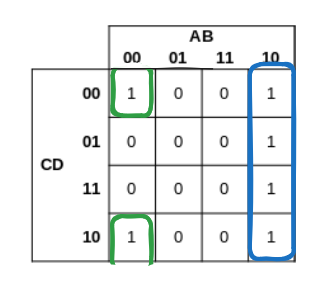

Hilfestellung 3 - Bereiche

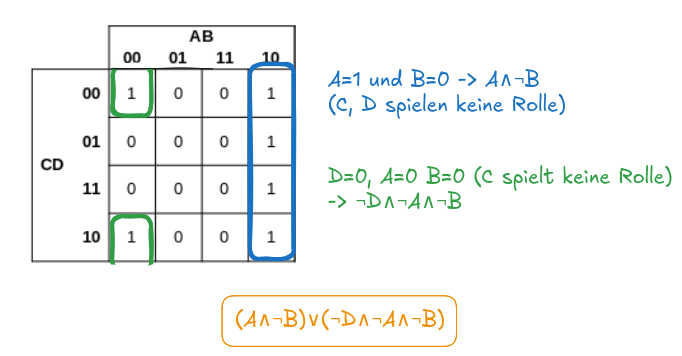

Lösungsvorschlag

• Bestimme eine weitestmöglich vereinfachte Form des folgenden booleschen Terms: A∨¬ (¬B∧C )∧C
• Überführe den vereinfachten booleschen Term in ein Schaltbild.
