Logikschaltungen
Simulationssoftware
- Das vorliegende Material verwendet "Digital" als Simulationssoftware2).
- Download von Github: https://github.com/hneemann/Digital/releases/download/v0.29/Digital.zip
Weitere Programme
- Piiri, ein exzellentes Programm, allerdings nicht mehr gepflegt (https://launchpad.net/piiri/)).
- Logisim Evolution (FOSS, Linux, MacOS, Windows): https://github.com/logisim-evolution/logisim-evolution/releases
- Logigator (Online, leider mit Tracking): https://logigator.com/de
Ohne Simulation

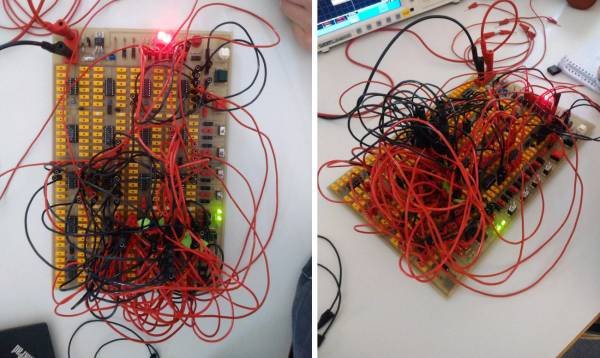

Wenn man kein Simulationsprogramm verwenden mag, kann man bei ausreichender Ausstattung - z.B. an der Uni- Logikschaltungen auch auf kleinen Steckbrettern mit "echten" Gattern aufbauen. Das sieht dann ungefähr so aus:
Wenn man sich über umständliche Kabelführung bei Piiri oder Digital ärgert kann man sich zur Beruhigung an diese Bilder erinnern.4)
1)
Dieser Wiki-Bereich ist in enger Anlehnung an die Materialien von R. Helfrich entstanden - vielen Dank dafür. Alle Fehler und Ungenauigkeiten sind auf meine schlechte Übertragung zurückzuführen.
3)
Achtung, dynamisch gelinkt, unbedingt testen ob auf dem Zielsystem alle nötigen Bibliotheken vorhanden sind
4)
Dank an Richard für die Bilder aus der Uni!
