Ein praktisches Schaltungsproblem: Die Ampel

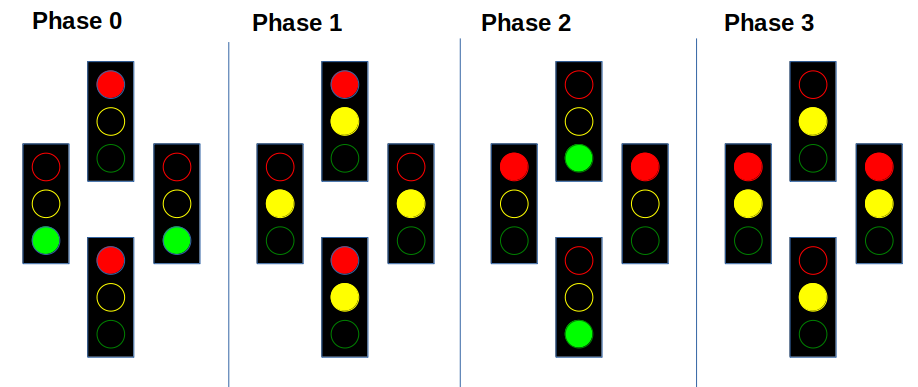

Es soll eine Ampelschaltung gesteuert werden. An jeder Einmündung einer Kreuzung steht eine Ampel, zu Demonstrationszwecken soll im Sekundentakt zwischen den folgenden Phasen geschaltet werden:

Öffne die Datei taktgeber.dig in Digital und finde heraus, was die dort enthaltende Schaltung macht.

• Was hat das mit den oben dargestellten Ampelphasen zu tun?
• Welches Bitmuster an den Ausgängen des Taktgebers entspricht welcher Ampelphase?
• Was zeigt die 7-Segmentanzeige an?

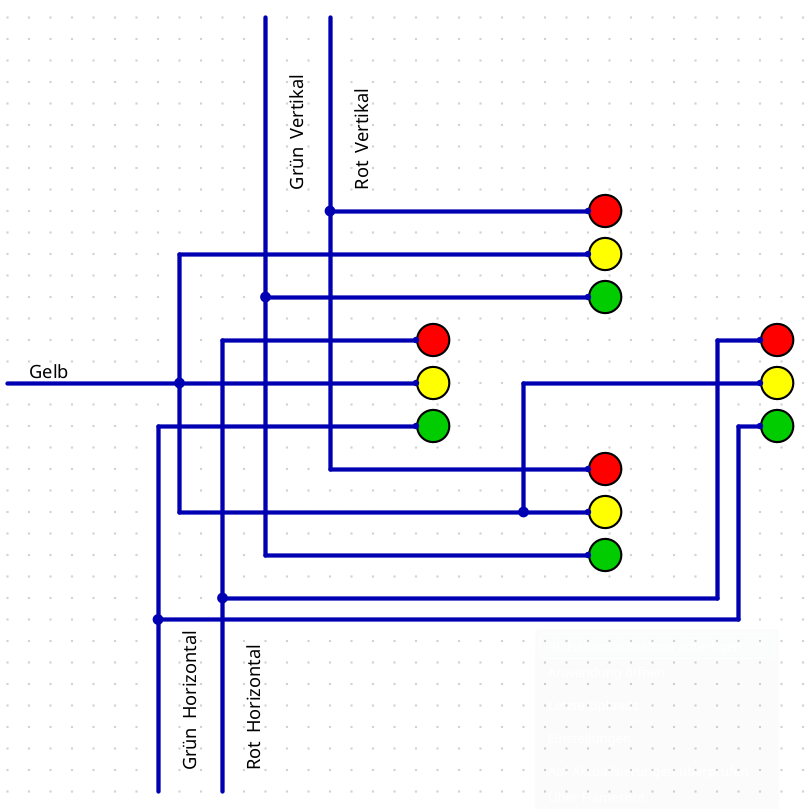

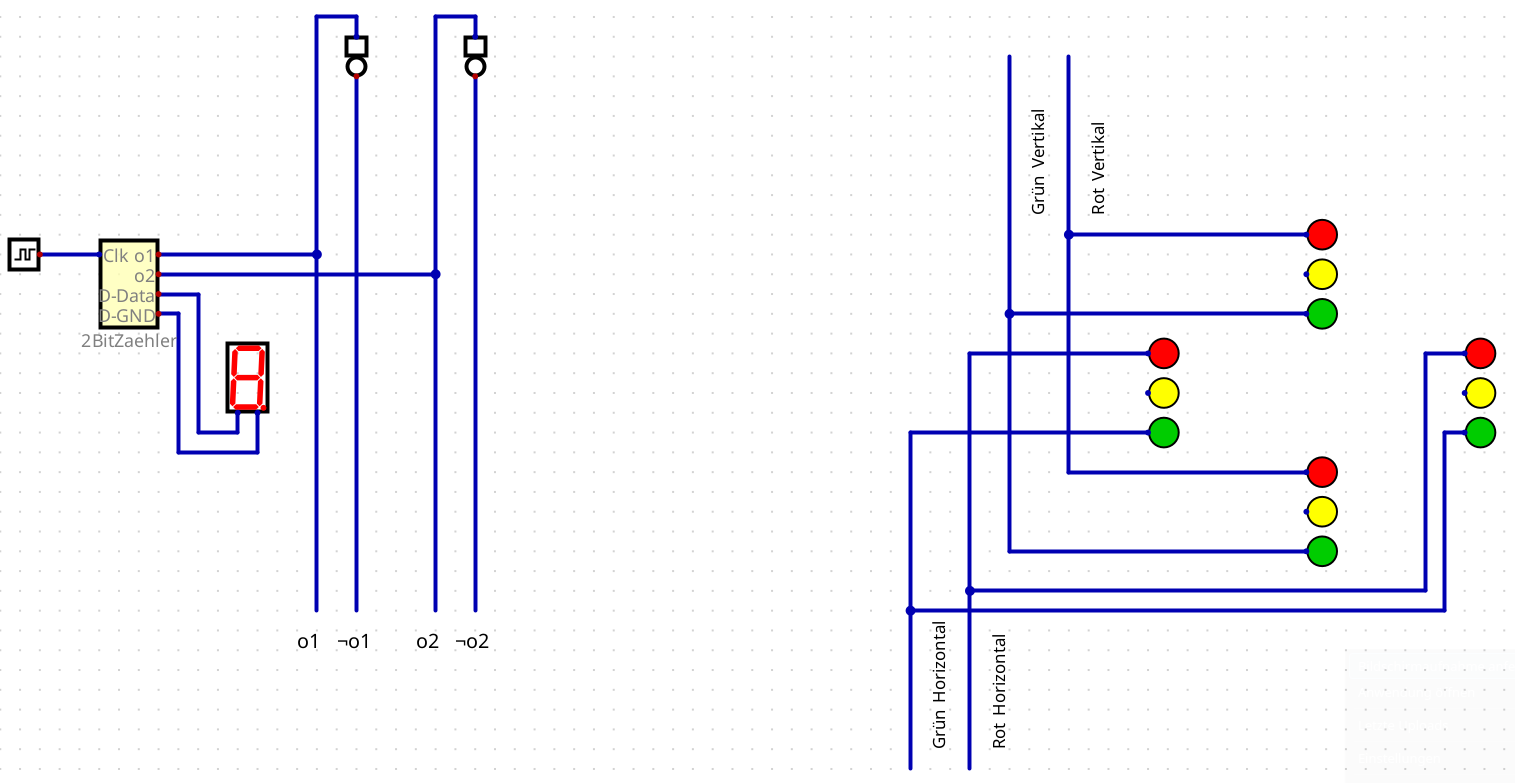

Öffne jetzt die Datei ampel.dig. Du siehst den Taktgeber mit Anzeige und die 4 zu steuernden Ampeln. Einige der Lampen der Ampel sind bereits gemeinsam beschaltet - warum ist das sinnvoll?

Entwerfe nun die Ampelschaltung, die folgenden Schritte können dir dabei helfen:

(1) Welche Ampelleuchten leuchten stets gemeinsam? Verdrahte die Leuchten entsprechend.

Hilfestellung

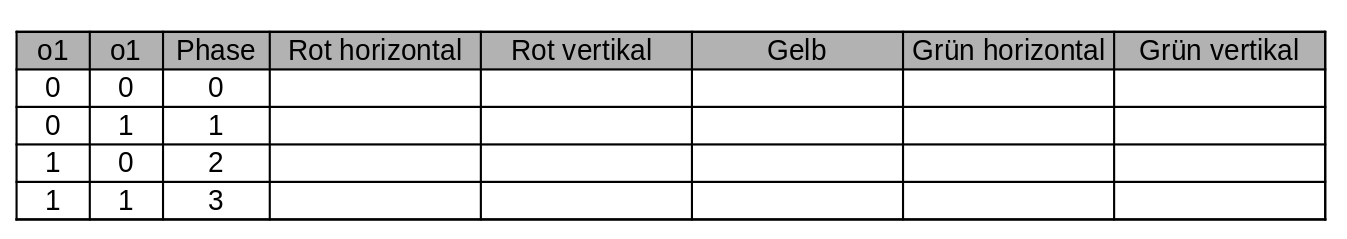

(2) Erstelle eine Zuordnung der Taktgeberausgänge zu den Phasen und den Zuständen der gemeinsam leuchtenden Ampellampen. Am einfachsten geht das in Tabellenform.

Hilfestellung

(3) Implementiere die Schaltung.

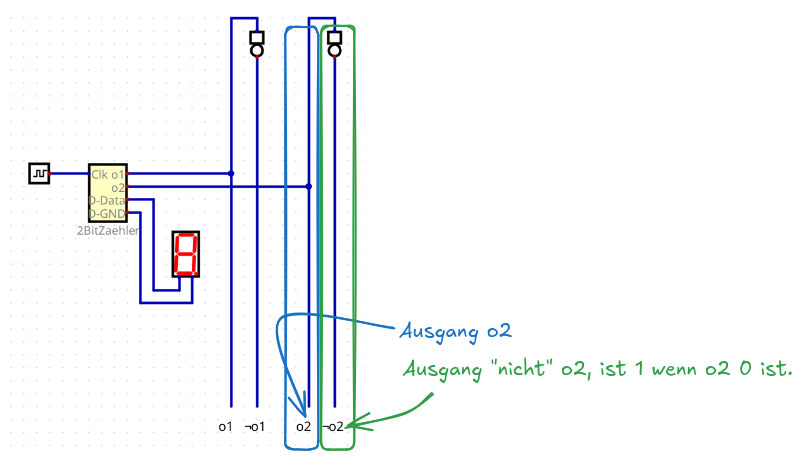

• Der Taktgeberteil stellt seine Ausgänge negiert und nicht negiert zur Verfügung.

• Verbinde unter Verwendung der logischen Gatter für UND und ODER diese Leitungen entsprechende deiner Tabelle mit den Leuchten deiner Ampel.
• Prüfe, ob die Ampel wie gefordert funktioniert. Zum Testen kannst du den Takteingang auch durch einen gewöhnlichen Eingang ersetzen und diesen dann an- und ausschalten, um durch die Ampelphasen zu zappen.
