RS-Flip-Flop

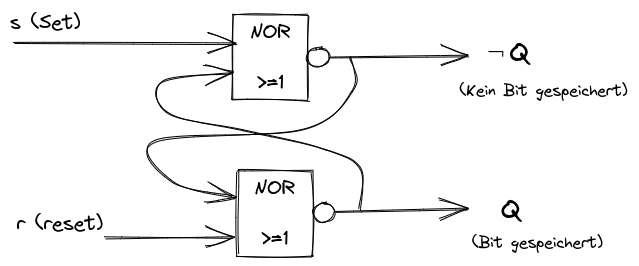

Ein einfaches nicht-taktgesteuertes RS Flip-Flop kann aus zwei NOR-Vernüpfungen zusammengeschaltet werden:
In der Regel sind die beiden Ausgänge (Q1 und Q2, bzw. Q und ¬Q) zueinander negiert. Da die Ausgänge aber gleichzeitig einen L-Pegel ausgeben können, müssen sie auch getrennt betrachtet werden.
Der RS Flip Flop hat ein eigenes Schaltzeichen:

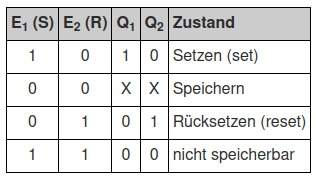

Seine Wahrheitstabelle sieht folgendermaßen aus. Die Eingänge E1 und E2 werden meits mit S (für Set) und R für (Reset) bezeichnet.
